陕西加气砌块
一、加气混凝土砌块砖简介
加气混凝土制品（加气块）在国外发展到现在已有近一百年的历史，加气块已成为建筑行业支柱产业，我国引进加气块技术也近四十年的历史，加气块生产工艺和设备装备十分成熟。由于加气块具有容重轻、保温性能高、吸音效果好，加气块有一定的强度和可加工等优点，且加气块生产原料丰富，特别是使用粉煤灰为原料，即能综合利用工业废渣、治理环境污染、不破坏耕地，又能创造良好的社会效益和经济效益，是一种替代传统实心粘土砖理相的墙体材料，多年来受到国家墙改政策、税收政策和环保政策的大力支持，加气混凝土制品已成为新型建筑材料的一个重要组成部分，加气块具有广阔的市场发展前景。

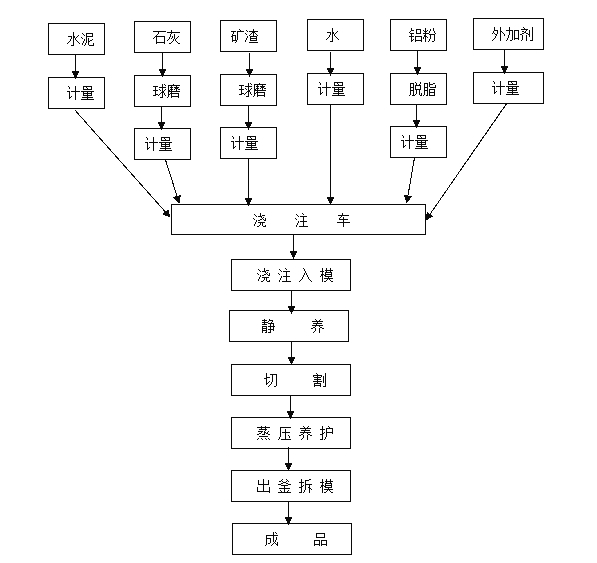

二、加气混凝土砌块砖生产工艺 
1.加气混凝土砌块砖（简称加气砖）是以水泥、石灰、矿渣、砂、粉煤灰、发气剂、气泡稳定剂和调节剂等物质为主要原料, 经磨细、计量配料、搅拌浇注、发气膨胀、静停、切割、蒸压养护、成品加工等工序制造而成的多孔混凝土制品。加气砖主要适用于框架结构、现浇混凝土结构建筑的外墙填充、内墙隔断, 也可应用于抗震圈梁构造多层建筑的外墙或保温隔热复合墙体, 加气砖还可用于建筑屋面的保温和隔热。与传统的黏土砖相比, 蒸压加气混凝土砌块可以节约土地资源, 改善建筑墙体的保温隔热效应, 提高建筑节能效果。因此,大力开发和应用蒸压加气混凝土砌块制品可以取得良好的经济效益和社会效益, 具有广阔的发展前景。
2、加气砖原材料处理
粉煤灰（或砂、石粉）经电磁振动给料机、胶带输送机送入球磨机，磨细后的粉煤灰（或砂、石粉）用粉煤灰泵分别送至料浆罐储存。
石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎，破碎后的石灰经斗式提升机送入石灰储仓，然后经螺旋输送机送入球磨机，磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。
化学品按一定比例经人工计量后，制成一定浓度的溶液，送入储罐内储存。

铝粉由铝粉库运至生产车间，用电葫芦提升到配料楼二楼倒入搅拌机中定量加水，搅拌成铝粉悬浮液。

 3、加气块配料、搅拌、浇注

石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量，秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。

 粉煤灰（或砂渣、石粉）和废浆放入计量缸计量，在各种物料计量后模具已就位的情况下，即可进行料浆搅拌，料浆在浇注前应达到工艺要求(约40℃)，如温度不够，可在料浆计量罐通蒸汽加热，在物料浇注前0.5～1分钟加入铝粉悬浮液。

 4、加气块初养和切割

 浇注后模具用输送链推入初养室进行发气初凝，室温为50～70℃，初养时间为1．5-2小时(根据地理有利条件，可免去此工艺)，初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上．脱去模框．切割机即对坯体进行横切、纵切、铣面包头，模框吊回到运模车上人工清理和除油，然后吊到模车上组模进行下一次浇注，切好后的坯体连同釜底板用天车吊到釜车上码放两层，层间有四个支撑，若干个釜车编为一组。

 切割时产生的坯体边角废料，经螺旋输送机送到切割机旁的废浆搅袢机中，加水制成废料浆，待配料时使用。

 5、加气块蒸压及成品

 加气砖坯体在釜前停车线上编组完成后，打开要出釜的蒸压釜釜门，先用卷扬机拉出釜内的加气砖成品釜车，然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护。釜车上的加气砖成品用桥式起重机吊到成品库，然后用叉式装卸车运到成品堆场，空釜车及釜底板吊回至回车线上，清理后用卷扬机拉回码架处进行下一次循环。

三、加气混凝土砌块砖的物理特性

1.1 加气块的轻质性

加气砖的容重一般为400kg/m3~700kg/m3, 加气块相当于空心黏土砖的1/3、实心黏土砖的1/5、混凝土的1/4, 也低于一般轻集料混凝土的容重,。因而, 采用加气砖作墙体材料可以大大*建筑物的自重, 节约建筑材料和工程费用。

1.2 加气块的保温性

加气砖内部含有大量气泡和微孔, 因而有良好的保温性能。容重400kg/m3~700kg/m3的加气混凝土导热系数通常为0.09W/(m·K)~0.17W/(m·K) , 保温能力是黏土砖的3~4倍、普通混凝土的4~8倍。

1.3 加气砖的抗压性

06级加气砖抗压强度为3.5MPa, 07级为5.0MPa。加气砖整体强度大,每个砖块一般相当于10块黏土砖, 因此其砌体的强度利用率高, 强度利用系数为.7~0.8,而黏土砖的强度利用系数只有0.2~0.3。

1.4 加气块的耐火性

加气砖导热系数低, 热迁移慢, 能有效抵抗火灾, 并保护结构不受火灾影响。其耐火温度高达700℃, 为一级耐火材料, 属无机不燃物,高温下不会产生有害气体, 是消防*产品。

1.5 加气块的吸声性

加气砖具有球状密闭多孔结构, 因而有一定的吸声性能, 吸声系数为0.2~0.3, 吸声性能优于普通的混凝土, 加气块适用于对吸声有特殊要求的建筑墙体。加气混凝土墙的隔声量, 100mm厚为45dB, 180mm厚为53dB, 240mm厚为58dB。

1.6 加气块的耐久性

150mm×150mm×150mm的加气块试件在大气中暴露一年后抗压强度提高25%, 10年后强度仍然保持稳定, 大部分加气混凝土在自然碳化后强度略有提高, 这说明加气混凝土具有良好的耐久性能。

1.7 加气块的抗渗水性

加气砖具有密闭独立球状结构, 因而加气块吸水导湿缓慢。经试验, 采用淋浴喷头分别向240mm厚的黏土砖墙和加气混凝土墙喷淋, 黏土砖墙12h后全部浸透, 而加气混凝土墙喷淋72h后渗水深度80mm~100mm。因此,加气砖适用于多雨地区的外墙。

1.8 加气块易加工性 加气砖不仅可以在工厂内生产出多种规格, 还可以进行锯、刨、钻、钉。
