加气砌块厂家

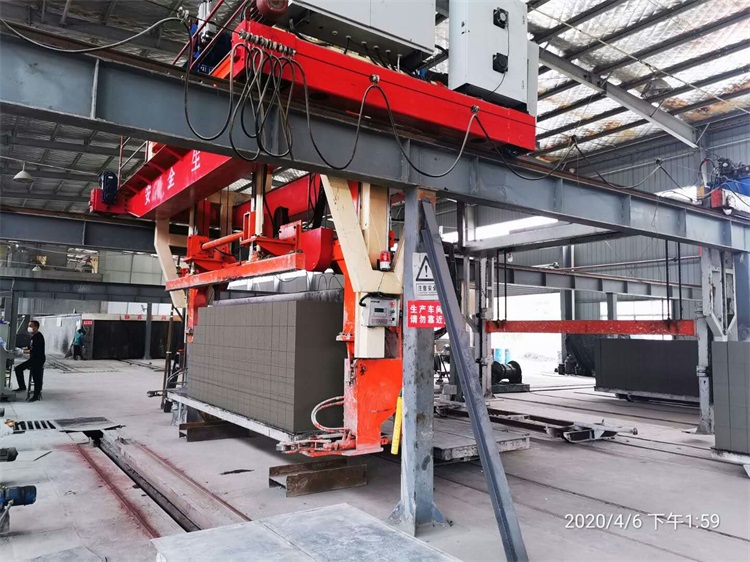

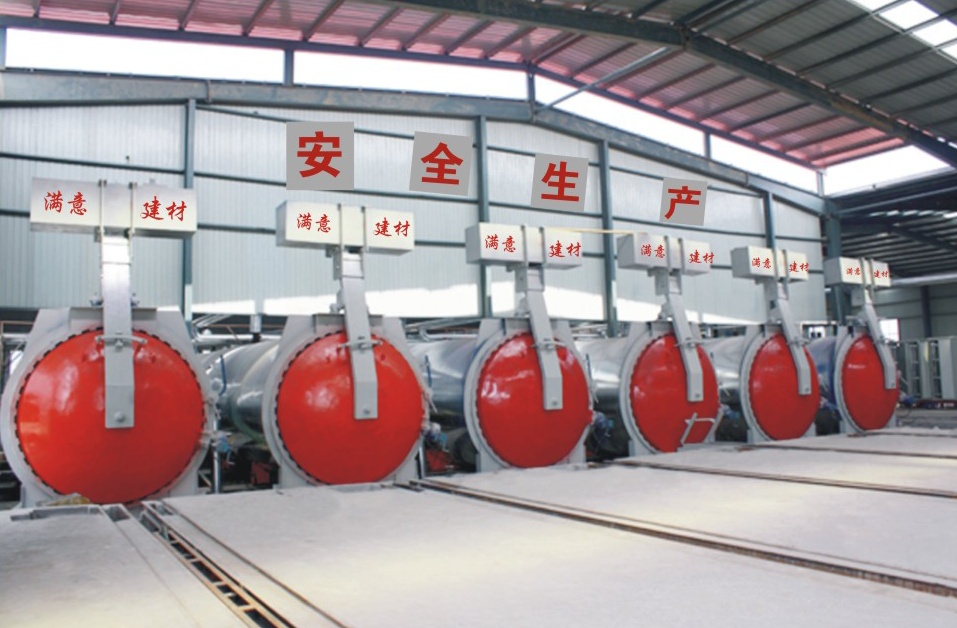

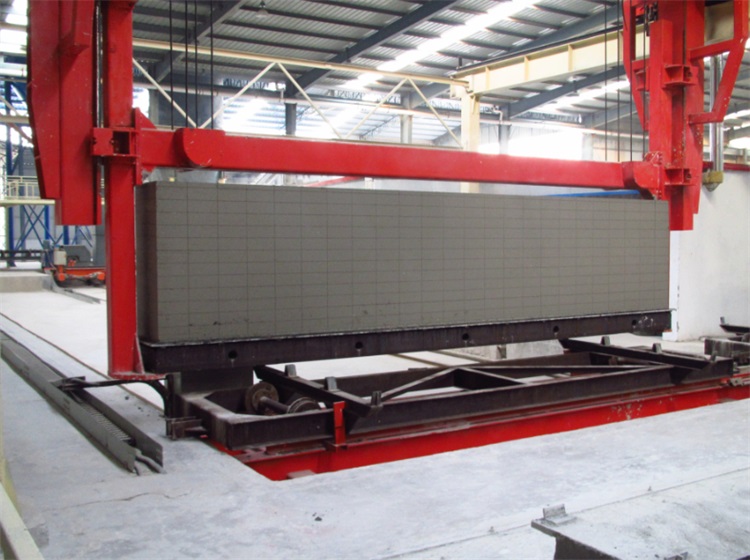

一：加气混凝土砌块

1、加气块主要应用于框架结构楼体的墙体施工。加气块也可以与其他材料渗合而成形成复合型材料。

2、加气块如无有用办法，不得用于下列部位：修建物标高±0.000以下；长时间浸水、常常受干湿替换或常常受冻融循环的部位；受酸碱化学物质腐蚀的部位以及成品表面温度高于80℃的部位。

3、加气块外墙转角及内、外墙交接处应咬砌，并在沿墙高1m摆布的灰缝内制造钢筋或网片，每边深化墙内1m，山墙沿墙高1m摆布的灰缝内另加通长钢筋。

4、加气块后砌的非承重墙、填充墙或隔墙与外承重墙相交处，应沿墙高900～1000mm处用钢筋与外墙拉接，且每边深化墙内的长度不得小于700mm.、

5、加气块外墙墙面的杰出有些，如线脚、出檐、窗台等，应做泛水和滴水，防止流入墙中的水经屡次冻融循环后，损坏外墙面。

6、在加气块墙底、墙顶、门窗洞口处，应部分选用烧结一般砖或多孔砖砌筑，其高度不宜小于200mm.、

7、不一样干密度和强度等级的加气混凝土砌块不该混砌，也不得与其它砖和砌块混砌。

8、砌筑砂浆应选用粘结功能杰出的专用砂浆；加气块的抹面也应选用专用的抹面资料或聚丙烯纤维抹面抗裂砂浆。

二：加气混凝土砌块优点

1、重量轻

加气混凝土砌块一般重量为500-700千克/立方米，只相当于粘土砖和灰砂砖的1/4-1/3，普通混凝土的1/5，是混凝土中较轻的一种，适用于高层建筑的填充墙和底层建筑的承重墙。试用这种材料，可以使整个建筑的自重比普通砖混结构建筑的自重减低40%以上。

2、保温隔热性能好

加气混凝土砌块的导热系数仅为粘土砖的1/5，为普通混凝土的1/6。这样就大大减薄了墙体的厚度，相应的便扩大了建筑物的有效使用面积，节约了建筑材料厚度，提高了施工效率，降低了工程造价，*了建筑物自重。

3、耐火，阻燃

加气混凝土砌块的导热系数很小，这使得热迁移慢，能有效抵制火灾，并保护其结构不受火灾影响，防火性能为国家一级防火标准。

4、可加工性

可根据模具的不同，制作各种规格的产品。加气混凝土砌块可钉、钻、砍、锯、刨等，可满足不同现状的要求，也可直接固定吊厨、空调、等相关家电，大大方便家装。

5、吸声，隔音

加气混凝土砌块内部微小的气孔结构，可提高隔音性能。120mm的墙隔音量为46分贝，180mm的墙音量为53分贝，240厚的墙可以达到完全隔音，为你提供室内空间的私密性。

6、耐久性好

加气混凝土砌块是一种硅酸盐，不存在老化问题，也不易风化，是一种耐久的建筑材料，其正常使用寿命完全可以和各类*性建筑物的寿命相匹配。

7、抗震度强

加气混凝土砌块重量轻，发泡气孔对冲击力具有良好的吸收和分散的作用，具有伸缩性，在地震发生时，钢筋混凝土结构会因此变形，如果是实心砖，钢筋混凝土结构变形积压时则无处伸缩，会爆裂，弹塌。使用加气混凝土砌块砖可以给钢筋混凝土结构留下很好伸缩空间。

8、施工便捷，加工性能好

一块加气混凝土砌块相当于18-22块红砖，并可连续砌筑，不受一次砌筑的高度限制，可大大提高施工速度，降低劳动力成本。人工费用只有红砖的1/4。

9、环保

制造、运输、使用过程无污染，保护耕地，节能降耗，属绿色环保建材。

三：加气混凝土砌块砖的物理特性

1.1 轻质性

  加气砖的容重一般为400kg/m3~700kg/m3, 重量相当于空心黏土砖的1/2、实心黏土砖的1/3、混凝土的1/4, 也低于一般轻集料混凝土的容重,。因而, 采用加气砖作墙体材料可*墙体负何50-60%，总建筑自重*20-30%，降低钢筋配比1-2级，减少钢筋用量2-4kg/m2，综合造价可降低6-8%的经济效益。

1.2 隔热保温性

  加气砖内部含有大量气泡和微孔且不想连通, 因而有良好的隔热保温性能。容重400kg/m3~700kg/m3的加气混凝土导热系数通常为0.09W/(m·K)~0.21W/(m·K) , 保温能力是黏土砖的3~4倍、水泥空心砖的3倍、普通混凝土的4~8倍, 因此它能提高房屋居住的舒适度,炎热的夏天或寒冷的冬天,可大大减少空调运行时间,节约电耗30-50%,是实现建筑节能的墙体材料。

1.3 抗压性

  06级加气砖抗压强度为3.5MPa, 07级为5.0MPa。加气砖整体强度大,每个砖块一般相当于10块黏土砖, 因此其砌体的强度利用率高, 强度利用系数为0.7~0.8,而黏土砖的强度利用系数只有0.2~0.3。

1.4耐火性

加气砖导热系数低, 热迁移慢, 能有效抵抗火灾, 并保护结构不受火灾影响。其耐火温度高达700℃, 为一级耐火材料, 属无机不燃物,高温下不会产生有害气体, 能满足国家一级防火要求，是国家消防*产品。

1.5 吸声隔音性

  加气砖具有球状密闭多孔结构, 因而有一定的吸声隔音性能, 吸声系数为0.2~0.3, 吸声性能优于普通的混凝土, 适用于对吸声有特殊要求的建筑墙体。加气混凝土墙的隔声量, 120mm厚为45dB, 180mm厚为53dB, 240mm厚为58dB，完全可以达到共墙分户的隔音要求。

1.6 耐久性

  150mm×150mm×150mm的试块在大气中暴露一年后抗压强度提高25%, 10年后强度仍然保持稳定, 大部分加气混凝土在自然碳化后强度略有提高, 这说明加气混凝土具有良好的耐久性能。

1.7 抗渗水性

加气砖具有密闭独立球状结构, 因而吸水导湿缓慢。经试验, 采用淋浴喷头分别向240mm厚的黏土砖墙和加气混凝土墙喷淋, 黏土砖墙12h后全部浸透, 而加气混凝土墙喷淋72h后渗水深度80mm~100mm。因此,加气砖适用于多雨地区的外墙，且完全符合国家轻质墙材的要求。

1.8 环保性能

加气混凝土砌块原材料主要是由水泥、河砂、石灰和水为主要原料，经科学配制，混合和高压发泡而制成的一种环保新型墙材，放射性素符合GB6566标准要求，其使用范围不受限制。

1.9. 抗震性能

由于发泡混凝土砌块的轻质，从而降低了建筑物自重，提高了抗震性能，同样的建筑结构使用发泡混凝土砌块比使用粘土砖能提高二个抗震级别。

1.0 易加工性 

加气砖不仅可以在工厂内生产出多种规格,而且用户使用时，可按设计和施工要求，可进行任意加工切割（锯、切、钉、粘均可），给你的水电安装，家庭装修带来很大方便。

四：施工小指南
(1)砌筑前的准备工作
蒸压加气混凝土砌块的吸水速度比实心砖要慢，因此在产品上墙的前*就要对其进行浇水，在第二天上墙时再进行浇水湿润。尽量控制产品上墙时含水量在7%-8%左右。在夏季室外气温大于25度时，对于浇水已超过2小时的未砌筑的产品要重新浇水湿润。当气温越过30度时，则在30分钟后就应浇水再湿润，以防止产品内水分过快蒸发，降低与砂浆的粘结力。
(2)蒸压加气混凝土砌块的砌筑
砌筑时应严格按照《蒸压加气混凝土砌块应用技术规程》施工墙体必须在允许的高厚比内施工，不能满足高厚比时，必须设置构造柱，当墙高大于4米时，长度大于5米时，应在墙体中部设置与砼柱相连接的通长水平配筋。同时采用851砌筑工艺，底层、顶层每砌3匹灌一次砂浆，砂浆稠度控制在8-10mm左右，铺灰长度为产品长度的1.5倍为宜，厚薄应当均匀;砌铺时将砂浆挤压密实，待砂浆稍凝固后用10mm钢筋在灰缝中用力勾勒，使砂浆的饱满度为100%，这样不仅能提高产品与砂浆的粘结力，而且还会增加墙体的整体刚度及其抗剪能力。
(3)粉刷施工
在粉刷工程阶段采用甩浆及掺外加剂等措施增加产品与粉饰层的粘结力和改善砂浆的抗渗性、和易性、保水性等各项指标。在粉刷前先对墙面进行清理并填实所有孔洞，浇水湿润。用掺有20%建筑胶水泥砂浆对墙面进行甩浆处理12小时，浇水养护3天后，用掺入4%SGI型建筑粘结剂的混合砂浆粉刷。
